CIDR & VLSM #SMKTelkomMalang
I. CIDR
CIDR adalah cara penulisan subnet mask dari sebuah sub
network dengan cara mengubah notasi sub network dari desimal ke biner kemudian
menghitung jumlah total nilai biner 1 yang ada. Classless Inter Domain Routing
(CIDR) merupakan cara pengganti atau alternatif dalam klasifikasi alamat IP
kelas A, B, C, D, hingga E.
a. Contoh
Soal
Komputer dalam sebuah jaringan kelas B yang sudah
dilakukan subnetting, mempunyai IP Address 172.31.192.166 dengan subnet mask
255.2555.255.248. Maka komputer tersebut akan terdapat pada subnet dengan
alamat networknya adalah …
Jawab :
Subnet Mask Jaringan asal adalah kelas B yaitu :
255.255.0.0
Subnet Mask setelah dilakukan subnetting adalah 255.2555.255.248
atau network prefix /29 ditulis dalam biner :
11111111.11111111.1111111.11111000, maka :
Jumlah Subnet = 2 pangkat 13 (banyaknya angka 1pada
dua oktet terakhir) = 8192 subnet.
Jumlah host = 2 pangkat 3 (banyaknya angka 0 pada dua
oktet terakhir) = 8, dikurangi 2 (untuk alamat network dan broadcast) = 6 host
Blok Subnet = 256-248 = 8,
Jadi blok lengkapnya adalah :
0,8,16,24,32,40,48,56,64,72,80,88,96,104,112,120,128,136,144,152,160,168,176,184,192,200,208,216,224,232,240,248.
Sehingga jawaban dari soal diatas adalah bahwa
komputer tersebut akan terdapat di blok subnet yang mempunyai alamat network:
172.31.192.160
Alamat Network : 172.31.192.160
IP Host Pertama : 172.31.192.161
IP Host Terakhir : 172.31.192.166
Alamat Broadcast : 172.31.192.167
VLSM atau variable length subnet mask adalah jenis
perhitungan subnetting dimana panjang subnet mask yang kita berikan akan
disesuikan dengan banyaknya jumlah host di setiap subnet tersebut.
Ada 2 teknik perhitungan subnetting:
a. FLSM:
fixed length subnet mask. Satu network, kita pecah-pecah menjadi beberapa
network (subnet) dimana setiap lebar subnet yang satu sama dengan lebar subnet
yang lainnya.
b. VLSM:
variable length subnet mask. Kebalikannya, sebuah network yang kita subnet, menghasilkan
subnet-subnet yang berbeda panjang subnet masknya antara subnet satu dengan
yang lain.

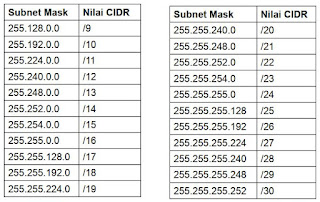

Tabel-tabel untuk mempercepat proses perhitungan
VLSM. Seperti tabel-tabel berikut:
a. Contoh
Soal
Diketahui network
123.45.0.0/22
Tentukan alokasi
subnetwork masing-masing?
1.Network Cadangan terdiri dari
14 pc
2.Network Luvu terdiri dari
26 pc
3.Network Na.V terdiri dari
65 pc
4.Network Atan terdiri dari
29 pc
5.Network Nusa terdiri dari
300 pc
6.Network Buddy terdiri dari
150 pc
Jawab:
Urutkan kebutuhan PC dari
yang terbesar ke yang terkecil,menjadi:
1. 300 PC
2. 150 PC
3. 65 PC
4. 29 PC
5. 26 PC
6. 14 PC
1.Network Nusa 300 PC = /23
255.255.255.255
255.255.254. 0
0
0. 1.255
ip broadcast
123. 45. 0.
0
0.
0. 1.255 +
123. 45. 1.255
IP network=123.45.0.0/23
IP pertama=123.45.0.1
IP terakhir=123.45.1.254
IP broadcast=123.45.1.255
Netmask =255.255.254.0
2.Network Buddy 150 PC = /24
255.255.255.255
255.255.255. 0
0
0. 0.255
ip broadcast
123. 45. 2.
0
0.
0. 0.255 +
123. 45. 2.255
IP network=123.45.2.0/24
IP pertama=123.45.2.1
IP terakhir=123.45.2.254
IP broadcast=123.45.2.255
Netmask =255.255.255.0
3.Network Na.V 65 PC = /25
255.255.255.255
255.255.255.128
0
0. 0.127
ip broadcast
123. 45. 3.
0
0.
0. 0.127 +
123. 45. 3.127
IP network=123.45.3.0/25
IP pertama=123.45.3.1
IP terakhir=123.45.3.126
IP broadcast=123.45.3.127
Netmask =255.255.255.128
4.Network Atan 29 PC = /27
255.255.255.255
255.255.255.224
0
0. 0. 31
ip broadcast
123. 45. 3.
128
0.
0. 0. 31 +
123. 45. 3.
159
IP
network=123.45.3.128/27
IP pertama=123.45.3.129
IP terakhir=123.45.3.158
IP broadcast=123.45.3.159
Netmask =255.255.255.224
5.Network Luvu 26 PC = /27
255.255.255.255
255.255.255.244
0
0. 0. 31
ip broadcast
123. 45. 3.160
0.
0. 0. 31 +
123. 45. 3.191
IP
network=123.45.3.160/27
IP pertama=123.45.3.161
IP terakhir=123.45.3.190
IP broadcast=123.45.3.191
Netmask =255.255.255.224
6.Network Cadangan 14 PC = /28
255.255.255.255
255.255.255.240
0
0. 0. 15
ip broadcast
123. 45. 3.192
0.
0. 0. 15 +
123. 45. 3.207
IP
network=123.45.3.192/28
IP pertama=123.45.3.193
IP terakhir=123.45.3.206
IP broadcast=123.45.3.207
Netmask =255.255.255.240
https://www.sistemit.com/penjelasan-tentang-cidr-classless-inter-domain-routing/
https://catatanteknisi.com/contoh-soal-perhitungan-subnetting/
http://minnastiti200.blogspot.com/2015/09/vlsm-soal-beserta-penyelesaiannya.html
KABEL UTP & KABEL FO #SMKTelkomMalang
KABEL UTP
I. DASAR TEORI
KABEL UTP STRAIGHT adalah kabel yang memiliki urutan warna yang sama antara ujung konektor yang satu dengan ujung konektor lainnya. KABEL UTP CROSS / CROSSOVER merupakan jenis kabel yang digunakan untuk menghubungkan suatu perangkat dengan jaringan secara peer to peer atau point to point.
II. ALAT DAN BAHAN
Alat :
1. Tang Crimping
2. LAN Tester
Bahan :
1. Kabel UTP
2. Konektor RJ45
III. LANGKAH KERJA
Langkah kerja crimping kabel utp straight :
1. Siapkan alat dan bahan.
2. Iris kabel utp bagian luar menggunakan pisau yang ada dalam tang crimping, kurang lebih sekitar 3 cm dengan cara memutar, usahakan kabel dalam jangan sampai terputus.
3. Rentangkan kabel dalam utp.
4. Urutkan warna kabel, contohnya :
Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat.
5. Tahan antara kabel luar dan kabel dalam agar urutannya tidak berubah, apabila terdapat seutas benang, itu dikeluarkan saja.
6. Goyangkan kabel dalam ke kiri dan kanan secara bergantian agar kabel dalam menjadi lurus.
7. Apabila sudah lurus, potong kabel dalam sesuai ukuran konektor rj45.
8. Masukkan kabel dalam ke dalam konektor rj45 sampai ujung tembaganya terlihat di ujung konrktor rj45.
9. Apabila sudah dimasukkan sampai ujung, dan urutan warna sudah benar, jepit dengan tang crimping sampai benar benar rapat.
10. Cek atau uji kabel utp tersebut menggunakan LAN tester, apabila urutannya sudah benar maka Kabel UTP Straight sudah jadi.
Langkah kerja crimping kabel utp cross :
1. Siapkan alat dan bahan.
2. Iris kabel utp bagian luar menggunakan pisau yang ada dalam tang crimping, kurang lebih sekitar 3 cm dengan cara memutar, usahakan kabel dalam jangan sampai terputus.
3. Rentangkan kabel dalam utp.
4. Urutkan warna kabel, contohnya :
Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat.
5. Tahan antara kabel luar dan kabel dalam agar urutannya tidak berubah, apabila terdapat seutas benang, itu dikeluarkan saja.
6. Goyangkan kabel dalam ke kiri dan kanan secara bergantian agar kabel dalam menjadi lurus.
7. Apabila sudah lurus, potong kabel dalam sesuai ukuran konektor rj45.
8. Masukkan kabel dalam ke dalam konektor rj45 sampai ujung tembaganya terlihat di ujung konrktor rj45.
9. Apabila sudah dimasukkan sampai ujung, dan urutan warna sudah benar, jepit dengan tang crimping sampai benar benar rapat.
10. Cek atau uji kabel utp tersebut menggunakan LAN tester, apabila urutannya sudah benar maka Kabel UTP Cross sudah jadi.
IV. HASIL
Hasil Kabel UTP Straight
Hasil Kabel UTP Cross
https://www.amanitekno.com/pengertian-kabel-utp-dan-fungsinya-secara-lengkap/
https://www.smpn1payakumbuh.sch.id/upload/imagecache/59060117download-800x729.png
KABEL FO
A. Pengertian
Kabel Fiber Optik adalah jenis kabel yang berfungsi mengubah sinyal listrik menjadi cahaya dan mengalirkannya dari satu ke titik yang lain. Bahan utama dari kabel jenis Fiber Optik ini adalah dari serat kaca dan plastik yang sangat halus, bahkan lebih halus dari sehelai rambut manusia. Terdapat 2 jenis mode transmisi yakni Single Mode yang memanfaatkan sinar laser sebagai media transmisinya dan Multi Mode yang menggunakan media LED. Fungsi dari Kabel Fiber Optik sama seperti jenis kabel yang lain yakni menghubungkan antar komputer atau pengguna satu sama lain dan dalam lingkup jaringan tertentu, yang menjadi pembeda adalah kecepatan akses yang tinggi serta kemampuan transfer data lebih cepat. Untuk kecepatan pengiriman data bisa sampai kisaran Gigabit per detiknya. Selain itu karena tidak membawa listrik kabel jenis ini juga tida terpengaruhi gangguan elektromagnetik sehingga stabil dalam penggunaannya.
B. Kekurangan dan Kelebihan Kabel Fiber Optik
Kelebihan :
- Jenis kabel Fiber Optik ini memiliki kemampuan mengantarkan data dengan kapasitas besar serta jarak transmisi yang sangat jauh.
- Karena tidak menggunakan arus listrik kabel Fiber Optik ini bebas dari gangguan sinyal elektromagnetik, sinyal radio, serta mempunyai ketahanan yang cukup kuat.
- Karena tidak menggunakan listrik maka kemungkinan adanya konsleting juga tidak akan terjadi.
Kekurangan :
- Harganya yang cukup tinggi.
- Perawatan dan Penempatan kabel ini yang harus sangat diperhatikan.
C. Konektor yang di Gunakan
Metode penyambungan dengan cara Fusi (peleburan) sesuai titik lebur serat optik. Penyambungan ini biasanya dilakukan pada jaringan akses, metro dan long distance.Sumber :
- Fiber Connector
- Straight Tip
- Biconic
- Subscriber Connector
- SMA
- F-SMA
- T-ST Duplex
- LC
- LC Duplex
- E2000
- MU
- DIN
- Konektor 10G-CX4
Metode penyambungan dengan cara Fusi (peleburan) sesuai titik lebur serat optik. Penyambungan ini biasanya dilakukan pada jaringan akses, metro dan long distance.
- Proses persiapan yang meliputi pengupasan coating dan cladding, keduanya adalah lapisan pelindung inti fiber.
- Pengupasan gunakan spesial alat kupas serat optik (fiber stipper tool).
- Pembersihan fiber optik dengan mengunakan tisue yang dibasahi alkohol 90%.
- Pemotongan inti fiber dengan menggunakan alat fiber cleaver atau yang sejenis.
- Penyambungan yang meliputi alignment, position dan fusion kemudian menampilkan posisi titik sambung serta nilai loss fiber.
- Pemasangan fiber heat shrink sleeve untuk melindungi sambungan fiber agar tidak mudah patah.
